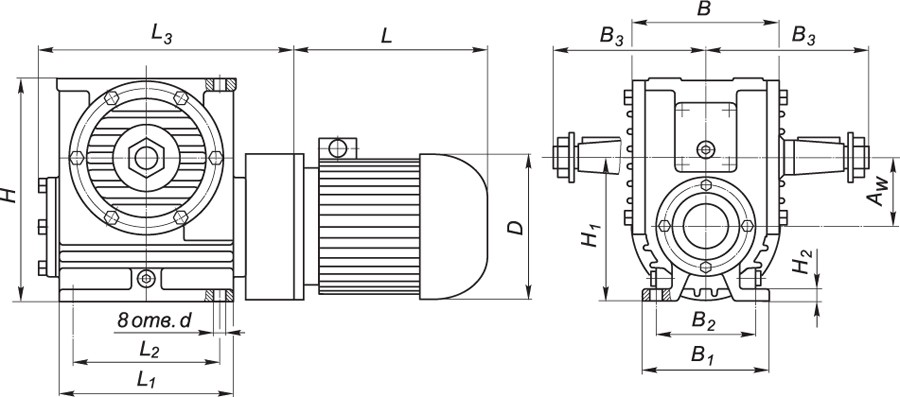

Данные системы применяются для снижения частоты вращения и передачи крутящего момента в промышленных механизмах различного назначения. Схема мотор-редуктора червячного типа МПЧ-160 представляет собой составную конструкцию, состоящую из преобразователя зубчато-винтового типа и двигателя с полностью совпадающими осями их валов. Моторы могут быть различных моделей: агрегаты постоянного тока, изделия взрывобезопасного исполнения и прочие модификации.
Преимущества червячных мотор-редукторов МПЧ-160
- Высокая мощность;
- Бесшумность;
- Отменный КПД;
- Точность;
- Отличные значения передаточных чисел;
- Простота размещения в любом механизме со сложной пространственной компоновкой;
- Легкость в обслуживании;
- Небольшие размеры;
- МЧ устройства могут работать, как под постоянной, так и переменной нагрузкой;
- Отсутствует приоритетное направление вращение вала. При выключении двигателя вал самостоятельно тормозится.
Требования для безаварийной работы мотор-редукторов МПЧ-160
- Слежение за наличием необходимого объема масла;
- Четкое соблюдение совпадения осей и параллельности валов;
- Эксплуатация под переменной или постоянной нагрузкой одной направленности или реверса;
- Оборотистость входного вала не должна превышать 1800 об/мин;
- Температурный диапазон окружающей обстановки от -20 до +40 градусов;
- Первая или вторая категория состояния окружающего воздуха с запыленностью не более 10 мг/м3, согласно ГОСТ 16350;
- Рекомендуется использование фланцевого типа крепежа.
Технические характеристики мотор-редуктора МПЧ-160
| Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н.м | Мощность электродвигателя, кВт | Комплектующий электродвигатель, наименование | Масса мотор- редуктора, кг | Допускаемая радиальная нагрузка, Н |
| 2,8 | 1126 | 0.55 | АИР71А4 | 212 | 15000 |
| 1400 | 0,75 | АИР71В4 | 212 | ||
| 3,5 | 1269 | 0,75 | АИР71В4 | 212 | 15000 |
| 1600 | 1.1 | АИР80А4 | 216 | ||
| 4,5 | 1611 | 1.1 | АИР80А4 | 216 | 15000 |
| 1700 | 1.5 | АИР80В4 | 220 | ||
| 5,6 | 1313 | 1.1 | АИР80А4 | 216 | 15000 |
| 1791 | 1,5 | АИР80В4 | 220 | ||
| 7,1 | 1513 | 1,5 | АИР80В4 | 220 | 15000 |
| 2000 | 2.2 | АИР90L4 | 225 | ||
| 9 | 1751 | 2,2 | АИР90L4 | 225 | 15000 |
| 2000 | 3,0 | АИР100S4 | 234 | ||
| 11 | 1433 | 2.2 | АИР90L4 | 225 | 15000 |
| 1953 | 3,0 | АИР100S4 | 234 |
